Gli interruttori di trasferimento automatico a doppia potenza della serie sono interruttori di trasferimento di potenza domestici miniaturizzati di nuova concezione. Questo interruttore viene utilizzato principalmente per verificare se l'alimentazione normale o in standby è normale quando l'alimentazione normale è anomala, l'alimentazione di riserva funzionerà immediatamente per garantire la continuità, l'affidabilità e la sicurezza dell'alimentazione. Questo prodotto è stato appositamente progettato per l'installazione di home track TV ed è utilizzato in modo specifico per la scatola di distribuzione Pz30.

La serie di interruttori di trasferimento automatici è adatta per sistemi di alimentazione di emergenza 400 V, 60 a con corrente nominale c.a. di 50 v o 60 HZ, struttura compatta, conversione affidabile, installazione e manutenzione semplici. Lunga durata. È ampiamente utilizzato in varie occasioni in cui non è consentito l'interruzione continua dell'alimentazione. Può essere azionato elettricallyormanuallyATSandtheontoller.

Conforme ai requisiti degli interruttori a bassa tensione e del relativo dispositivo di controllo specificati da IEC 60947-6-1 e EC60947-3: Apparecchiatura funzionale e dispositivo di commutazione di trasferimento.

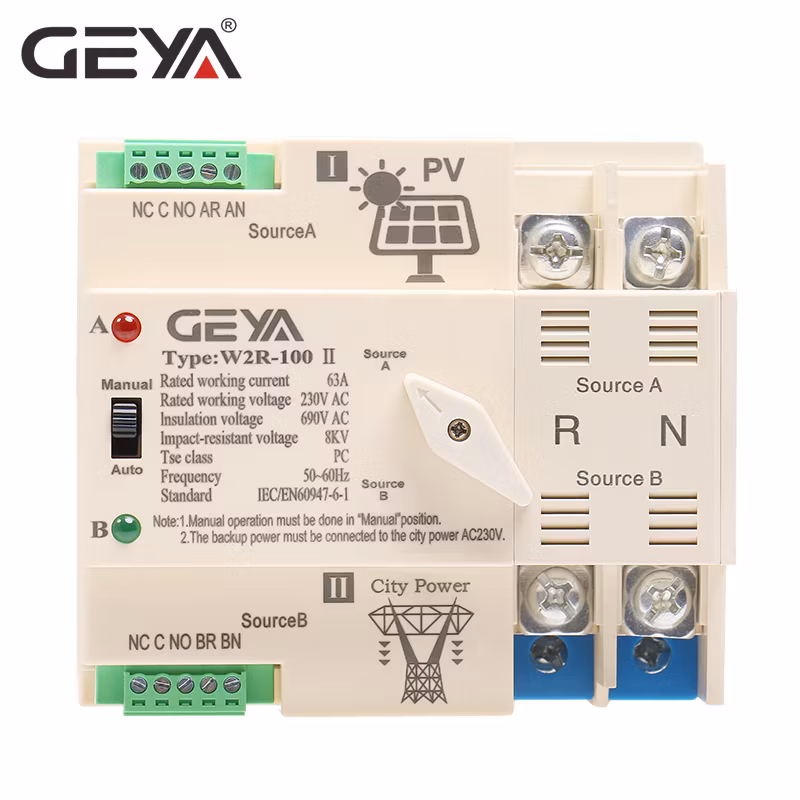

1. (Deve essere collegato) prendere la linea zero e la linea antincendio dalla linea di ingresso del controllo comune per collegare AR(filo sotto tensione)/AN(linea neutra)
2. (Deve essere collegato) prendere la linea zero e la linea antincendio dalla linea di ingresso del controllo di backup per collegare BR(filo sotto tensione)/BN(linea neutra)
3. Il segnale di indicazione di potenza è un'uscita passiva, e il segnale del generatore viene prelevato (comune) e (normalmente chiuso)
4. Collegare l'estremità del carico all'estremità inferiore del(lato alimentazione di standby), cablaggio con gradino
5. Sul carico è presente una scheda di isolamento. Durante il cablaggio. Rimuovere prima la scheda di isolamento, collegare il carico e installare la scheda di isolamento (si consiglia di collegare prima il carico, quindi collegare l'alimentatore di backup)
